サンプル加工事例

�@　通常の加工

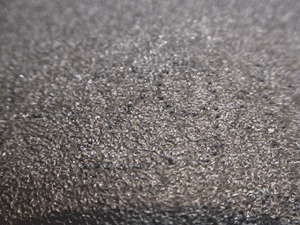

ショットのかかり具合にもよりますが、材料表面が白っぽいためレーザーケガキでは目立ちにくい仕上がりとなります。 左写真は、通常のケガキ加工を行った時の仕上りです。真上から見ると認識できません。横にかざしてようやく見える程度です。アシストガス種はエアーも酸素も同程度です。又これ以上のパワーを入れますと溶融物が噴き上がります。 加工条件 加工速度 [mm/min] 出力 [W] 周波数 [Hz] ﾃﾞｭｰﾃｨ [%] アシストガス種 ガス圧 [MPa] 1000 800 500 50 エアー 0.1 焦点位置 [mm] ノズルギャップ [mm] レンズ ノズル 0.0 1.5 7.5”レンズ φ2.5

�A　提案加工条件

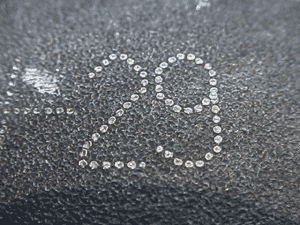

通常の加工で、出力を高くしていくと材料表面に溶融物が付着し、仕上がりが悪くなります。 ケガキ条件の周波数を低周波にし、ﾊﾟﾙｽ１つ１つ充分に溶けこませ、点の連続で文字を形成することで、材料表面に溶融物の付着がなく、かつ認識しやすい仕上がりを得ることができます。 加工条件 加工速度 [mm/min] 出力 [W] 周波数 [Hz] ﾃﾞｭｰﾃｨ [%] アシストガス種 ガス圧 [MPa] 1000 1000 20 20 窒素 0.1 焦点位置 [mm] ノズルギャップ [mm] レンズ ノズル 0.0 1.5 7.5”レンズ φ2.5
