サンプル加工事例

�@隙間の広い継ぎ手に対する溶接性の向上について

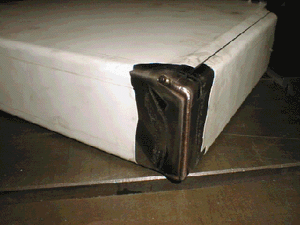

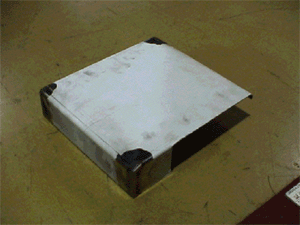

ＹＡＧレーザー溶接はビードが細く、ギャップ（溶接部の隙間）が大きいと溶接ができません。しかし、これを改善する手段としてビームウィービングフィラー溶接があります。フィラーだけですとビードとフィラーの幅が近いためフィラーが隙間からずれてしまうミスが発生しやすいですが、ビームウィービングと併用することにより溶接の安定性を向上させ、広いビードで溶接することができるため、溶接線ズレにも対応することができます。 ビームウィービングなしの フィラー溶接 ビームウィービング有りの フィラー溶接

�A ビームウィービングについて

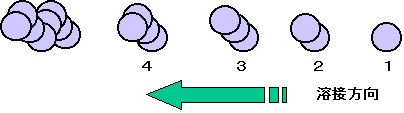

ウィービングとは、ビード幅を太くするために溶接線を意図的にぶれさせる溶接方法です。ウィービングにはロボットによる方法（ロボットウィービング）と光学的に行う方法（ビームウィービング）とがあります。ロボットウィービングはロボットの標準機能ですが、パラメータの設定などが繁雑で多少扱いにくさがあります。それに対し、ビームウィービングはオン・オフのみの設定で使用できるため、ティーチングも容易に行うことができるというメリットが有ります。 ウィービング模式図

�B商品提案

・フィラーワイヤー供給装置とビームウィービングは、ＹＬＲ１５００�Uにてオプション対応できます。
