出力は2倍、溶接速度はそれ以上

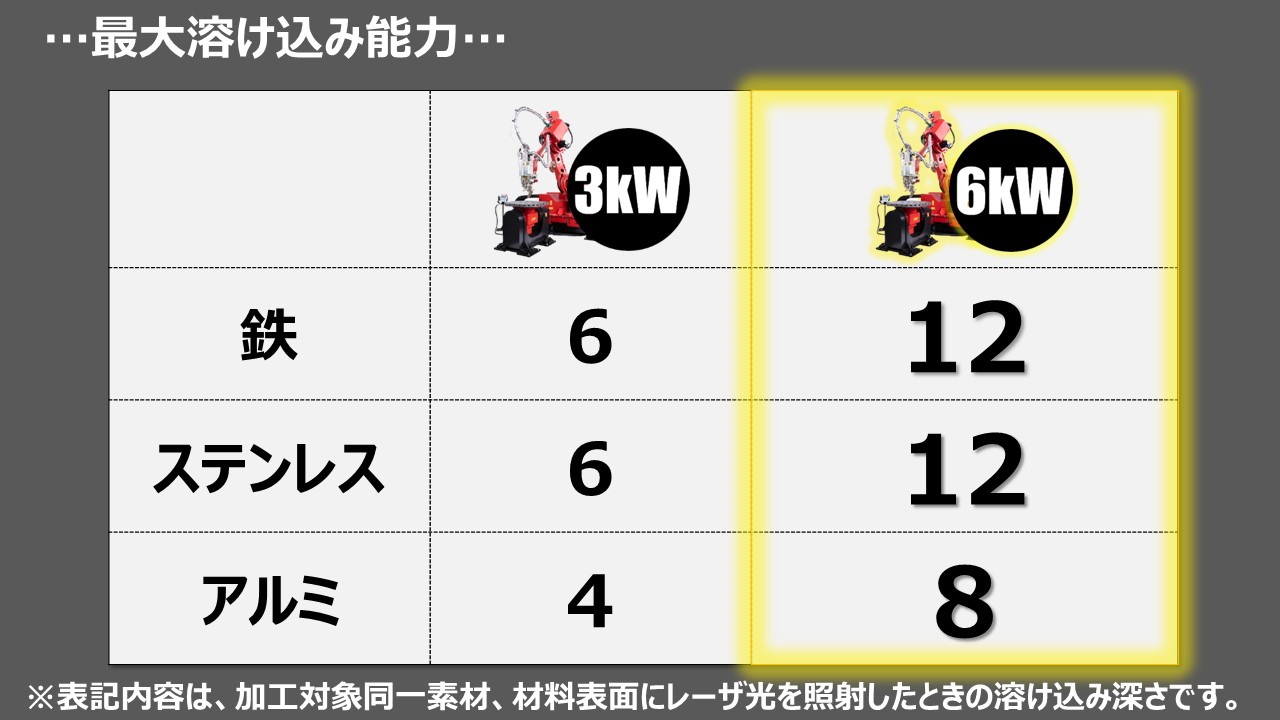

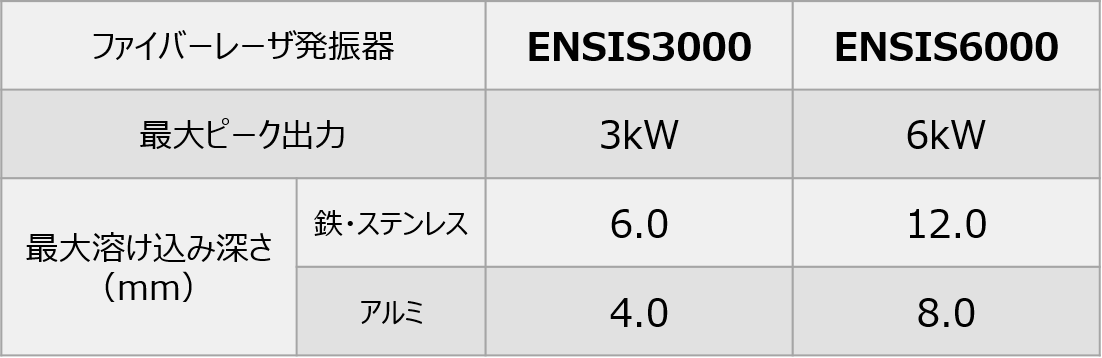

FLW6000ENSISは、鉄・ステンレスは12ｍｍ、アルミは8ｍｍの最大溶け込み能力をもっています。

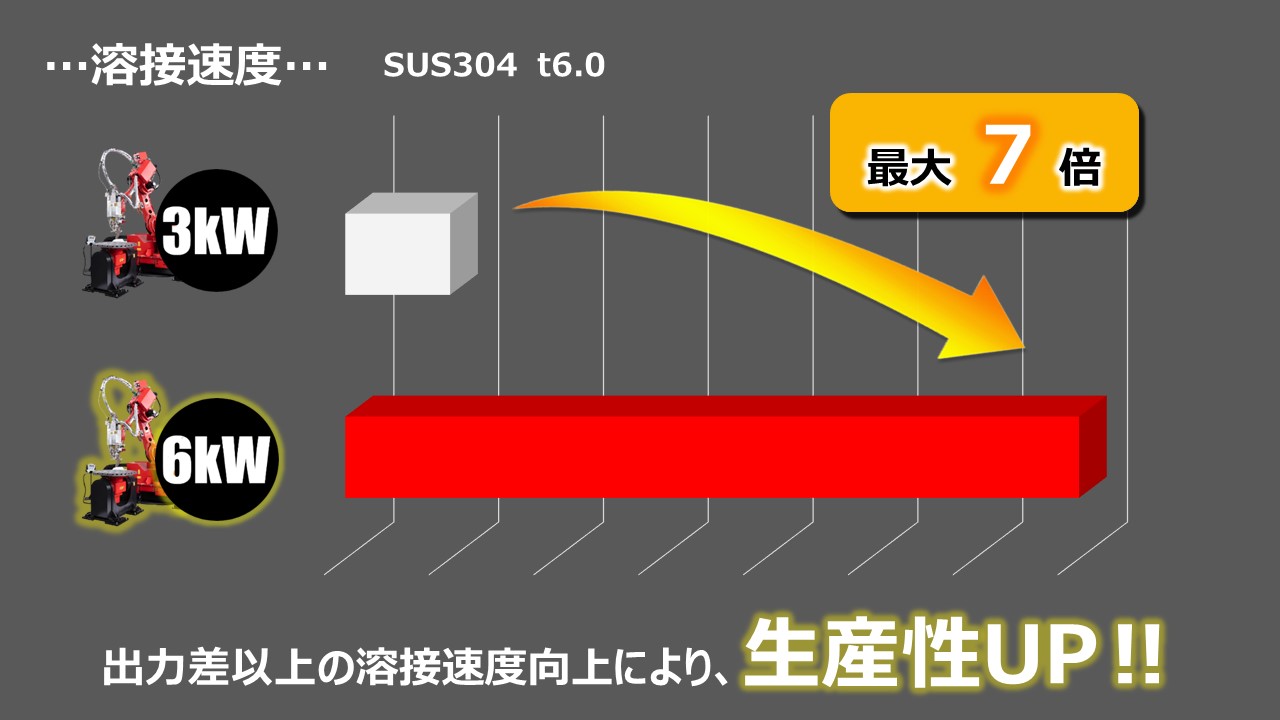

さらに、FLW3000ENSISと比較すると、出力は2倍になりましたが、溶接速度は最大で7倍も向上します。（SUS t6.0）
溶接速度は、出力差以上に向上しているため、お客さまのリードタイム削減に貢献いたします。

特許技術による高品質溶接

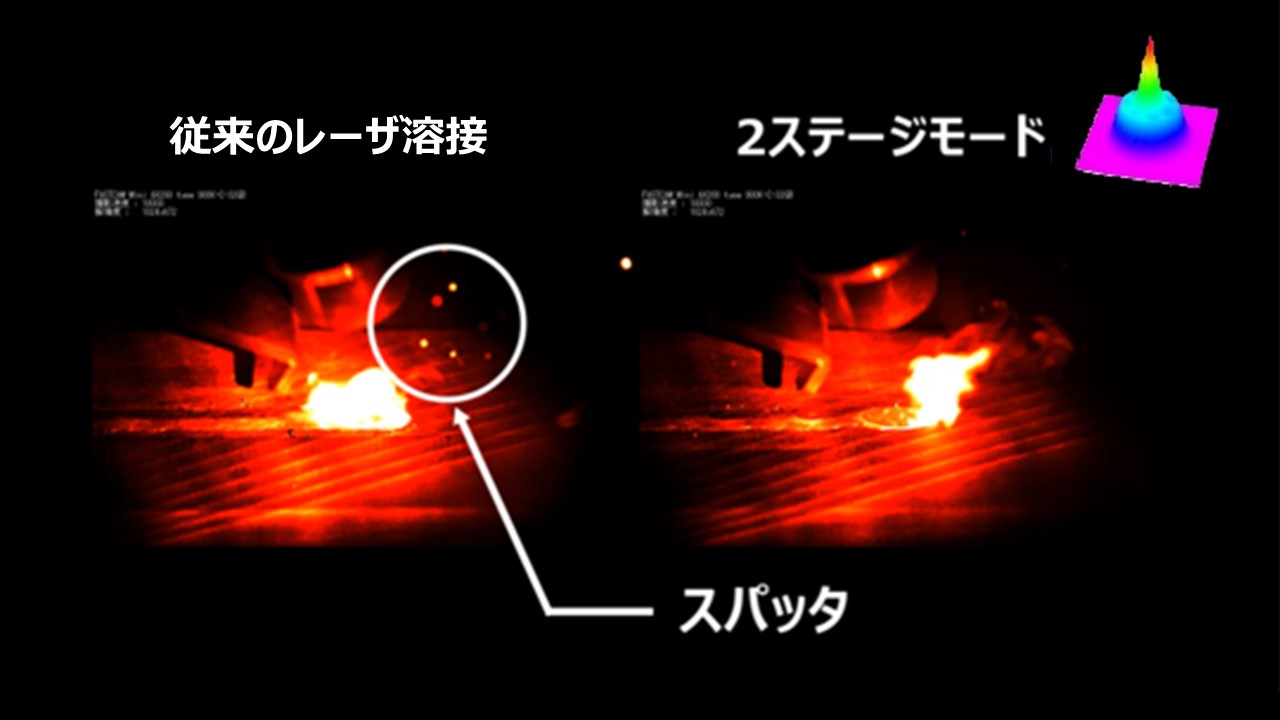

レーザビーム形状を変化させるENSISテクノロジーにより、ビーム形状を「2ステージモード」にすることで、スパッタの発生を抑制。

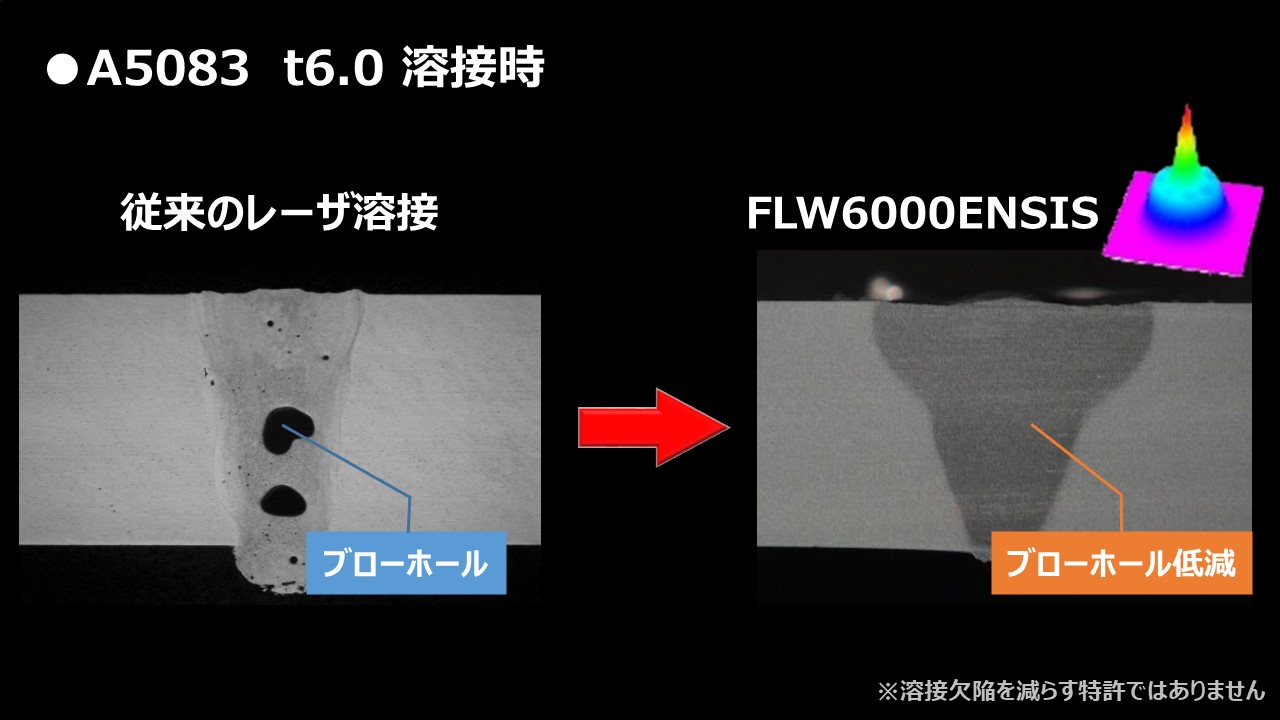

さらに、この” 2ステージモード " × " 高出力 "により、内部欠陥の低減を可能にします。
さらなる溶接品質の安定化を実現いたします。

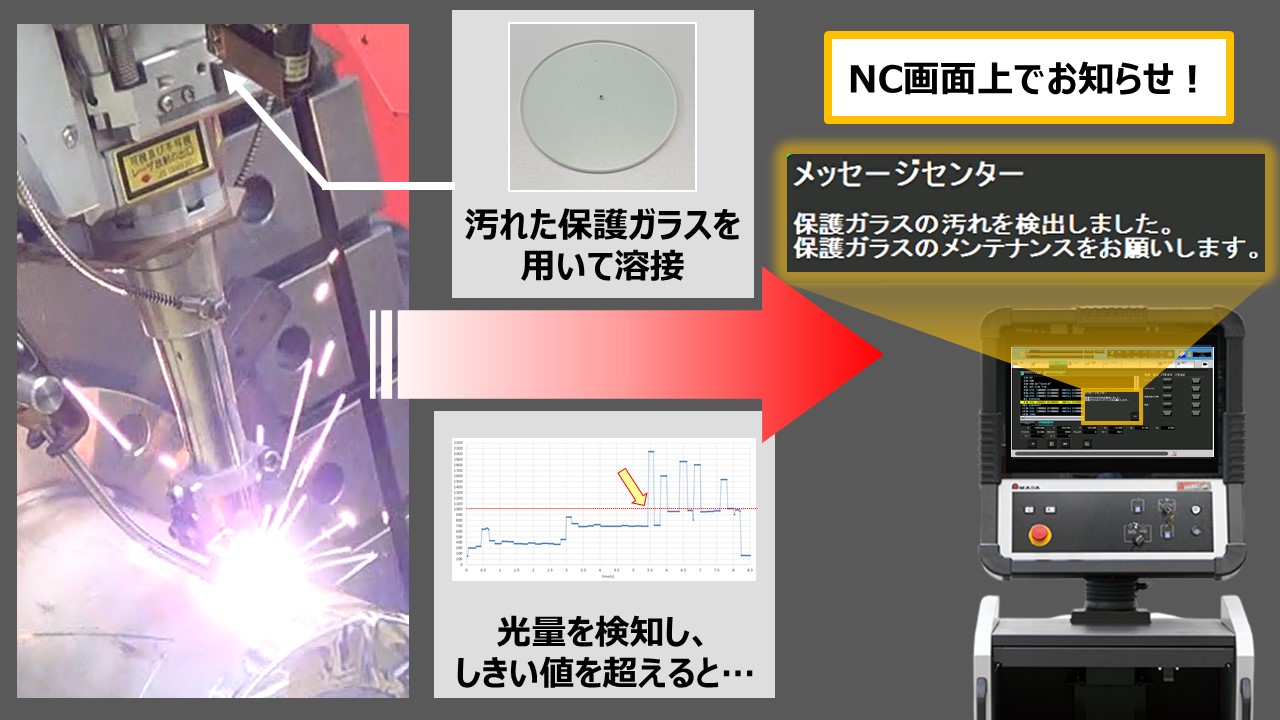

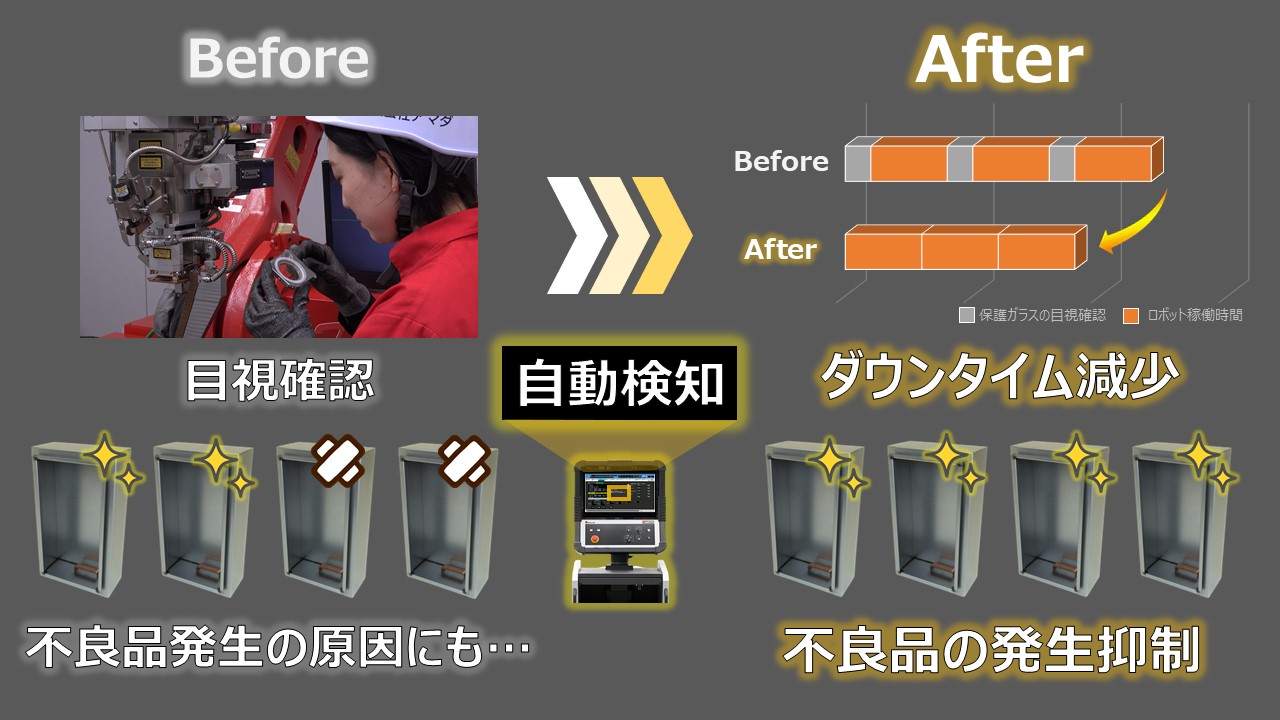

新機能！「保護ガラス汚れ検出機能」を搭載　

溶接中に発生するスパッタやすす等による保護ガラスの汚れを自動で検知し、NC画面上でお知らせします。
これにより、加工するたびに保護ガラスを確認する手間を省くことができるため、ダウンタイムの減少、
そして不良品の発生抑制にも貢献いたします。

アマダのIoT　V-factoryに接続可能

NC操作盤がAMNC3iになったことにより、FLW-ENSISもV-factoryに接続可能。
生産実績やランニングコスト、アラーム履歴等の記録がデジタルで残せるため、管理工数の削減も可能になります。
また、アマダのIoTサポートにより、マシンの早期復旧や課題解決も支援いたします。

ファイバーレーザ溶接のメリット

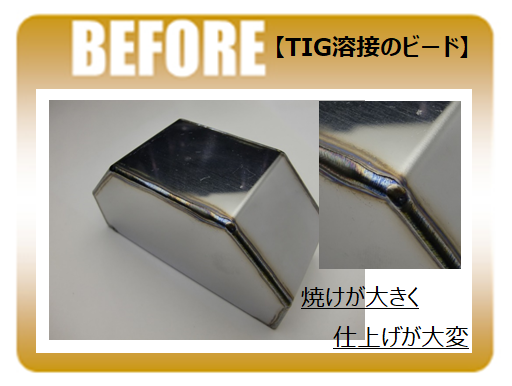

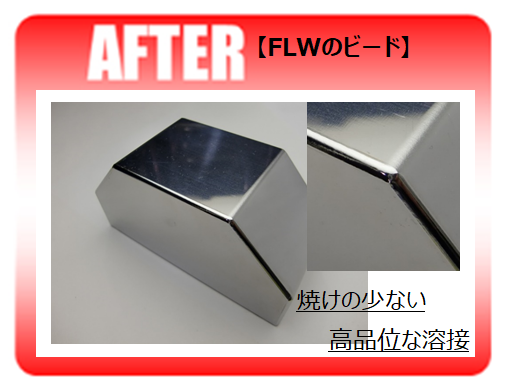

ファイバーレーザ溶接は歪みが違う

ファイバーレーザ溶接は従来のTIG溶接と比べ、材料に対する熱影響が少ないため、焼けや歪みを大幅に軽減することができ溶接の後仕上げ工数を大幅に削減することができます。

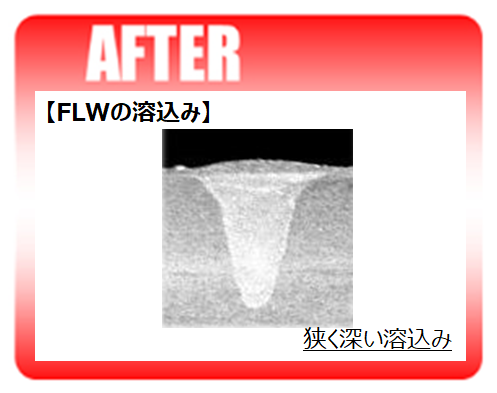

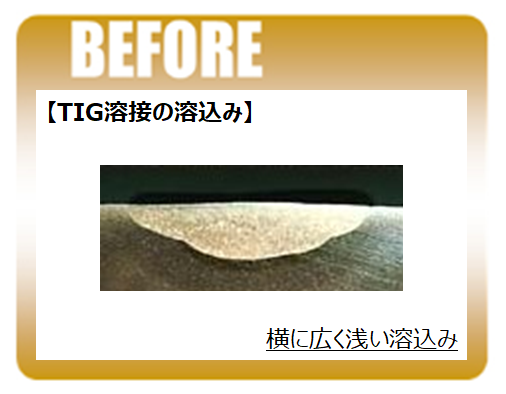

ファイバーレーザ溶接は溶込みが違う

ファイバーレーザ溶接は従来のTIG溶接と比べ、エネルギー密度が高く、狭く深い溶込みの「キーホール溶接」となるため、深溶込みによる厚板(～t6.0)や薄板を低歪みで溶接するなど幅広い加工領域に対応します。

ENSISテクノロジーによる溶接加工

FLW-ENSISではビーム可変ユニットによりレーザビームのモードを変化させることができます。
モードの変更は加工条件の切替により行うため、オペレーターによる光学系入替等の加工前段取りを伴わず、材質板厚に応じた最適なビームコントロールを実現します。

【するどいモード】レーザ重ね溶接によるスポット溶接の置換

従来のスポット溶接では、ワークを挟み込む際に打痕が発生し、特にワークの意匠面側においてはの仕上げ工数が課題となっていました。
FLW-ENSISでは、重ね溶接の際、レーザビームを絞り込むことにより熱影響を軽減し、非貫通溶接とすることにより、ワークの意匠面側の仕上げ工数を大幅に削減することができます。

※動画再生時間：1分13秒

【なめらかモード】R面ビード溶接による仕上げ工数の軽減

ENSISテクノロジーによりレーザビームを広範囲に照射させることにより、滑らかなR面ビード溶接を実現します。
また、従来のレーザ溶接では、困難であった共付け時における隙間への対応力の向上が見込め、FLWの機能であるビームウイービング機構やプッシュプルフィラー機構と併用することにより、個体差のある製品に対しても裕度をもった対応が可能です。

※動画再生時間：58秒

FLW-ENSIS 機能のご紹介

従来のレーザ溶接では難しい、肉盛りの断続溶接を安定して行うことが可能です。
溶融池からフィラーワイヤを引き抜くことで、溶接加工終了点での安定したワイヤーカットを実現！
また、共付けとフィラー溶接の切替は、加工条件により指定できるため、多様な継手環境にも柔軟に対応することができます。

※動画再生時間：1分32秒

光学系の回転による機構を採用することで、従来のロボットウイービングと比べ高速での回転が可能です。
レーザ溶接特有のビードの細さを補うことができるため、隙間への対応向上や狙いズレの大幅軽減、フィラーの安定加工などに強みがあります。

※動画再生時間：34秒

加工ヘッド内部の集光レンズを上下させることにより焦点位置の変更ができます。
光を絞った低歪溶接から、光をぼかした角R溶接まで、ロボットの軌跡を変えることなく1段取りで複数条件設定が可能となります。

※動画再生時間：48秒

ティーチング時のワークディスタンスが視覚的にわかりやすいLED光クロスターゲットを搭載。
ヘッドに搭載されたCCDカメラの画像にて、ターゲット位置を把握し、ティーチングの作業性を向上します。

※動画再生時間：50秒

FLW-ENSIS 運用のご紹介

FLW-ENSISのロボットプログラムは、通常のティーチングでの作成はもちろん、専用CAMの用意がございます。
オフラインティーチングソフトとして、ロボットの軌跡を生成する他、実際の治具やワークとの干渉チェックにより後戻りのないデータ作成が可能となります。
また、プログラム作成中もマシン稼働が可能のため稼働率の向上に貢献します。
さらに弊社ソフトウェアVPSS 3iに関する情報は、専用サイトをご確認ください！

※動画再生時間：3分43秒

さらに弊社ソフトウェアVPSS 3iに関する情報は、専用サイトをご確認ください！

作成したプログラムデータの段取り情報をAMNC上にて閲覧が可能です。
VPSS 3i WELDで作成したデータの他、リピート生産用に実際に段取りをした写真やメモをプログラムと紐づけて保存可能。
段取り情報を体系的に記録することによって、誰でも同じ段取りでセッティングが可能となり、確実迅速なモノづくりに貢献します。
