マルチツールストッカー M.T.S.-STｷｬﾋﾞﾈｯﾄ / M.T.S.-MDｷｬﾋﾞﾈｯﾄ
仕様

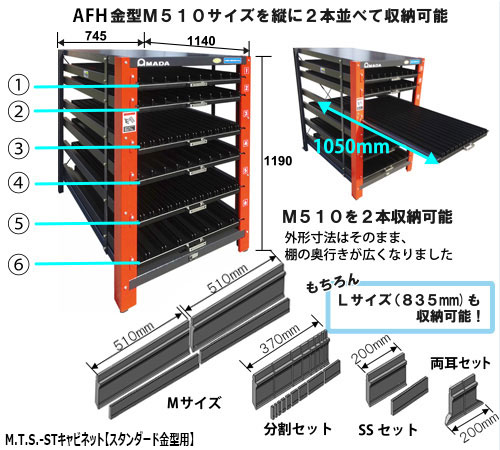

| 棚番 | 金型種類 | 高さ | 棚列 | 本数 |
|---|---|---|---|---|
| ① | AFH１Ｖ ダイ （２Ｖダイの場合は ９本となります） |
60mm | 9列 | 18本 |
| ② | 9列 | 18本 | ||
| ③ | AFHサッシパンチ | 120mm | 12列 | 12本 |
| ④ | １Ｖダイ（№３７タイプ） | 60mm | 9列 | 9本 |
| ⑤ | AFH直剣パンチ | 120mm | 12列 | 12本 |
| ⑥ | AFHグースネックパンチ | 120mm | 7列 | 7本 |
| 合計 | 76本 | |||
| 外形寸法 | 幅745mm × 奥行き1140mm × 高さ1190mm | |||
| 乾燥質量 | 310kg | |||
※本数：Ｌ＝８３５ｍｍ換算
１．上記表は収納参考例です。金型形状によって収納本数は異なってきます。
２．１Ｖダイの金型底幅が６０ｍｍ超えるものは収納できません。
３．分割金型（１００ｍｍ以下）の短いものを手前側に収納しないでください。
４．各棚の最大荷重は前後方向均等荷重にて２０３kgです。
５．棚部軸受けは消耗品です。
６．本体の転倒防止のため、必ずアンカーボルトで本体を確実に固定してください。
７．お手持ちのＭ.Ｔ.Ｓ.‐３９８ＳＴの棚交換(改造）はできません。
