AFHダイ用 油圧ダイホルダー
| 項目 | 油圧ユニット 仕様 |
|---|---|

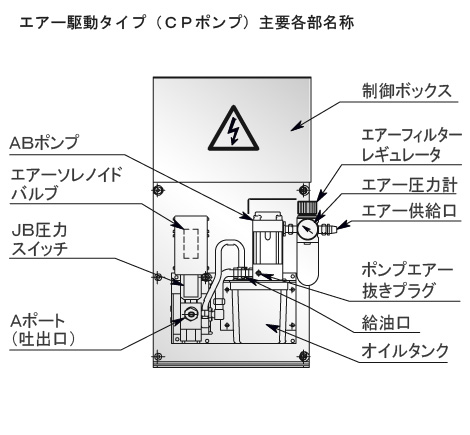

| ポンプ形式 | エア駆動タイプ（ＣＰポンプ） |
| 吐出圧力 | ２４．５ＭＰａ (250kgf/c㎡ )※エアー供給圧 0.45MPa |
| 無負荷時吐出量 | １．３６ Ｌ/ｍｉｎ |
| 使用電源 | ＡＣ １００Ｖ （５０／６０Ｈｚ） |
| タンク容量 | ２．０ Ｌ |
| 使用作動油 | ＩＳＯ ＶＧ－３２ 相当油 |
| 項目 | 油圧ユニット 仕様 |
|---|---|
| ポンプ形式 | 電動タイプ（ＨＹポンプ） |
| 最大吐出圧力 | ２５．０ＭＰａ （ ２５５ｋｇｆ/c㎡ ） |
| 吐出量 | ２．４ Ｌ/ｍｉｎ |
| 電動機出力 | １．１ ｋＷ |
| 定格回転数 | １４００ ｍｉｎ-1 |
| 使用電源 | ＡＣ ２００Ｖ ４Ｐ ５０／６０Ｈｚ |
| ソレノイド電圧 | ＤＣ ２４Ｖ |
| 運転条件 | 断続運転 （最大許容温度 ８０°） |
| タンク容量 | ４．０ Ｌ |
| 使用作動油 | ＩＳＯ ＶＧ－３２ 相当油 |
| テーブル長1.2m～2.0m (標準設定) | エアー駆動タイプユニット(CPポンプ） |
|---|---|
| 2.5m以上 | 電動タイプユニット（ＨＹポンプ） |
