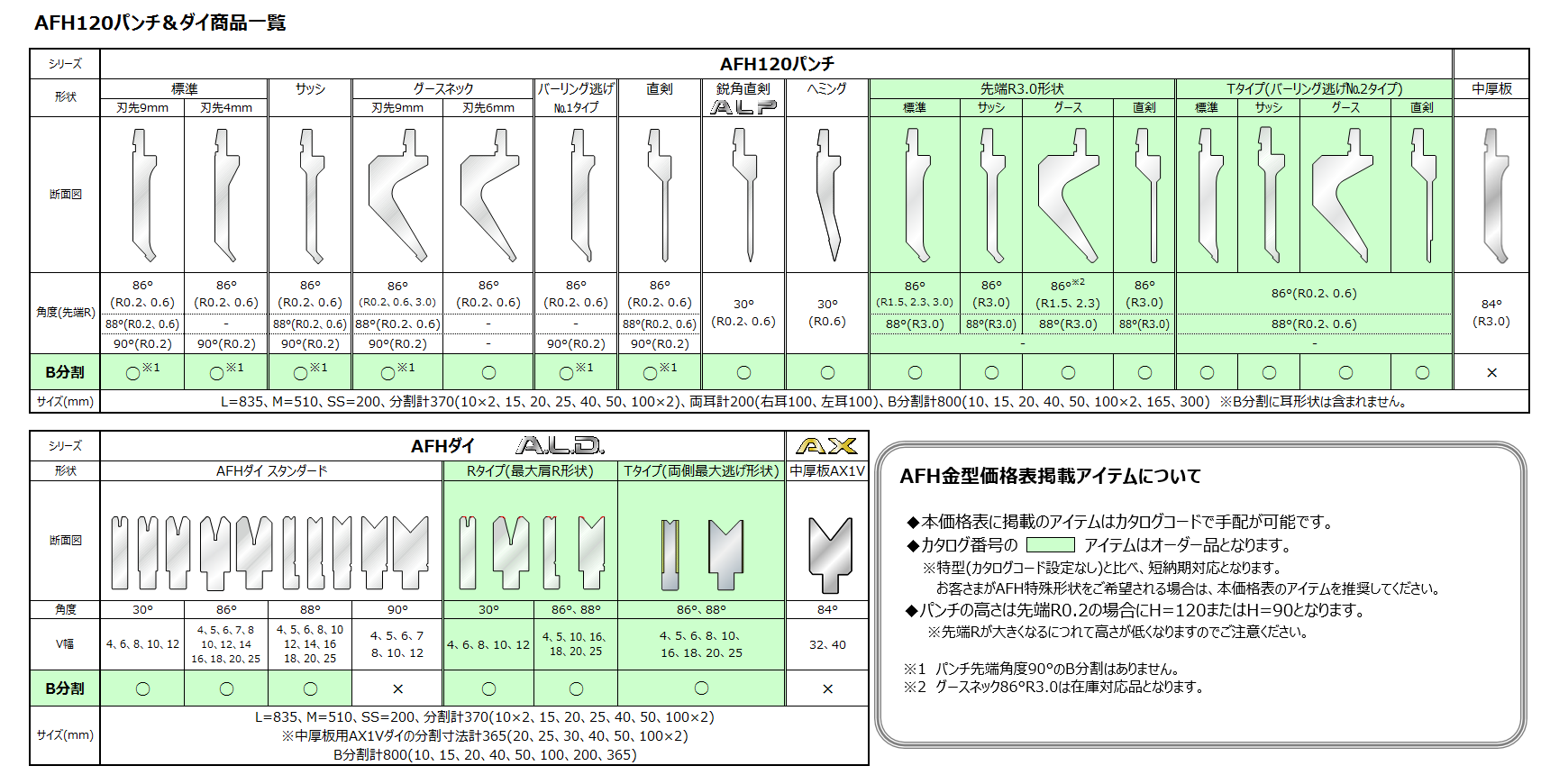

- AFH金型 仕様/ﾊﾟﾝﾁ
※分割寸法(10,10,15,20,25,40,50,100,100 計370mm） ※両耳寸法(右耳100,左耳100 計200mm) ）
※B分割寸法(10,15,20,40,50,100,100,165,300 計800mm)※L:835mm M:510mm SS:200mm
- 標準
- 標準薄刃
- ﾊﾞｰﾘﾝｸﾞ逃げ
- ｻｯｼ
- 直剣
- 鋭角直剣
- ｸﾞｰｽﾈｯｸ
- ｸﾞｰｽﾈｯｸ薄刃
- ﾍﾐﾝｸﾞ
- 高さ90
| 名称・金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ 番号 |
金型 耐圧 |
先端 幅 |

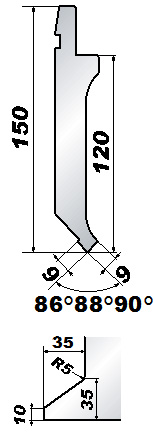

質量(kg) | ｻｲｽﾞ | 備 考 | 標準形状 / 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A04021 | 1000kN/m | 9mm | 17.1 | L |
| A04521 | 10.4 | M | ||||||
| A04722 | 4.1 | SS | ||||||
| A04821 | 7.6 | 分割 | ||||||
| S04621 | 16.4 | B分割 | ||||||
| A04921 | 450kN/m | 2.8 | 両耳 | |||||
| R0.6 | A04061 | 1000kN/m | 17.1 | L | ||||
| A04561 | 10.4 | M | ||||||
| A04762 | 4.1 | SS | ||||||
| A04861 | 7.6 | 分割 | ||||||
| S04661 | 16.4 | B分割 | ||||||
| A04961 | 450kN/m | 2.8 | 両耳 | |||||
| R1.5 | R04081 | 1000kN/m | 17.1 | L | ||||
| R04581 | 10.4 | M | ||||||
| R04782 | 4.1 | SS | ||||||
| R04881 | 7.6 | 分割 | ||||||
| RS4681 | 16.4 | B分割 | ||||||
| R04981 | 450kN/m | 2.8 | 両耳 | |||||
| R2.3 | R04091 | 1000kN/m | 17.1 | L | ||||
| R04591 | 10.4 | M | ||||||
| R04792 | 4.1 | SS | ||||||
| R04891 | 7.6 | 分割 | ||||||
| RS4691 | 16.4 | B分割 | ||||||
| R04991 | 450kN/m | 2.8 | 両耳 | |||||
| R3.0 | R04031 | 1000kN/m | 17.1 | L | ||||
| R04531 | 10.4 | M | ||||||
| R04732 | 4.1 | SS | ||||||
| R04831 | 7.6 | 分割 | ||||||
| RS4631 | 16.4 | B分割 | ||||||
| R04931 | 450kN/m | 2.8 | 両耳 | |||||
| 88° | R0.2 | B04021 | 1000kN/m | 9mm | 17.1 | L | ||
| B04521 | 10.4 | M | ||||||
| B04722 | 4.1 | SS | ||||||
| B04821 | 7.6 | 分割 | ||||||
| S0462B | 16.4 | B分割 | ||||||
| B04921 | 450kN/m | 2.8 | 両耳 | |||||
| R0.6 | B04061 | 1000kN/m | 17.1 | L | ||||
| B04561 | 10.4 | M | ||||||
| B04762 | 4.1 | SS | ||||||
| B04861 | 7.6 | 分割 | ||||||
| S0466B | 16.4 | B分割 | ||||||
| B04961 | 450kN/m | 2.8 | 両耳 | |||||
| 88° | R3.0 | R0403B | 1000kN/m | 9mm | 17.1 | L | ||
| R0453B | 10.4 | M | ||||||
| R0473B | 4.1 | SS | ||||||
| R0483B | 7.6 | 分割 | ||||||
| RS463B | 16.4 | B分割 | ||||||
| R0493B | 450kN/m | 2.8 | 両耳 | |||||
| 90° | R0.2 | A16021 | 1000kN/m | 9mm | 17.1 | L | ||
| A16521 | 10.1 | M | ||||||
| A16722 | 4.1 | SS | ||||||
| A16821 | 7.6 | 分割 | ||||||
| A16921 | 450kN/m | 2.8 | 両耳 | |||||

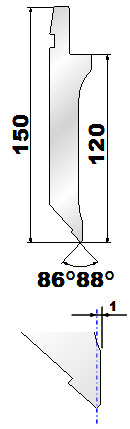

標準形状_Tタイプ 逃げ形状 全面焼入:HRC47±2 ※Tタイプはバーリング№2と 同形状 |
86° | R0.2 | T24021 | 800kN/m | - | 17.0 | L | |
| T24521 | 10.4 | M | ||||||
| T24722 | 4.1 | SS | ||||||
| T24821 | 7.5 | 分割 | ||||||
| TS4621 | 16.3 | B分割 | ||||||
| T24921 | 400kN/m | 2.8 | 両耳 | |||||
| R0.6 | T24061 | 800kN/m | 17.0 | L | ||||
| T24561 | 10.4 | M | ||||||
| T24762 | 4.1 | SS | ||||||
| T24861 | 7.5 | 分割 | ||||||
| TS4661 | 16.3 | B分割 | ||||||
| T24961 | 400kN/m | 2.8 | 両耳 | |||||
| 88° | R0.2 | T2402B | 800kN/m | - | 17.0 | L | ||
| T2452B | 10.4 | M | ||||||
| T2472B | 4.1 | SS | ||||||
| T2482B | 7.5 | 分割 | ||||||
| TS462B | 16.3 | B分割 | ||||||
| T2492B | 400kN/m | 2.8 | 両耳 | |||||
| R0.6 | T2406B | 800kN/m | 17.0 | L | ||||
| T2456B | 10.4 | M | ||||||
| T2476B | 4.1 | SS | ||||||
| T2486B | 7.5 | 分割 | ||||||
| TS466B | 16.3 | B分割 | ||||||
| T2496B | 400kN/m | 2.8 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
| 金型番号 名称・仕様 |
金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

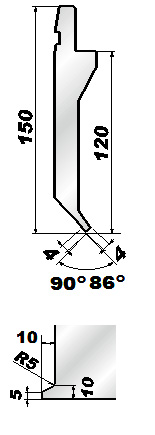

| AFH120 標準形状 薄刃4mm 先端角度 86ﾟ 全面焼入:HRC47±2 |
 |
86° | R0.2 | A27021 | 200kN/m | 4mm | 15.0 | L | |
| A27521 | 9.2 | M | |||||||
| A27722 | 3.6 | SS | |||||||
| A27821 | 6.7 | 分割 | |||||||
| S27621 | 14.4 | B分割 | |||||||
| A27921 | 100kN/m | 3.2 | 両耳 | ||||||
| R0.6 | A27061 | 200kN/m | 15.0 | L | |||||
| A27561 | 9.2 | M | |||||||
| A27762 | 3.6 | SS | |||||||
| A27861 | 6.7 | 分割 | |||||||
| S27661 | 14.4 | B分割 | |||||||
| A27961 | 100kN/m | 3.2 | 両耳 | ||||||
| AFH120 標準形状薄刃4mm 先端角度 90ﾟ 全面焼入:HRC47±2 |
90° | R0.2 | A26021 | 200kN/m | 4mm | 15.0 | L | ||
| A26521 | 9.2 | M | |||||||
| A26722 | 3.6 | SS | |||||||
| A26821 | 6.7 | 分割 | |||||||
| A26921 | 100kN/m | 3.2 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
| 名称・金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

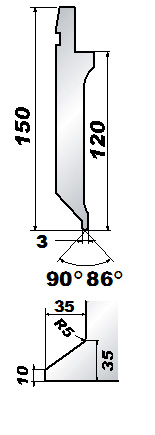

バーリング逃げ（№1タイプ） |
86° | R0.2 | A05021 | 400kN/m | - | 16.6 | L | |
| A05521 | 10.2 | M | ||||||
| A05722 | 4.0 | SS | ||||||
| A05821 | 7.4 | 分割 | ||||||
| S05621 | 16.0 | B分割 | ||||||
| A05921 | 200kN/m | 2.7 | 両耳 | |||||
| R0.6 | A05061 | 400kN/m | 16.6 | L | ||||
| A05561 | 10.2 | M | ||||||
| A05762 | 4.0 | SS | ||||||
| A05861 | 7.4 | 分割 | ||||||
| S05661 | 16.0 | B分割 | ||||||
| A05961 | 200kN/m | 2.7 | 両耳 | |||||
| 90° | R0.2 | A17021 | 400kN/m | - | 16.6 | L | ||
| A17521 | 10.2 | M | ||||||
| A17722 | 4.0 | SS | ||||||
| A17821 | 7.4 | 分割 | ||||||
| A17921 | 200kN/m | 2.7 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
| 名称・金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ 番号 |
金型 耐圧 |
先端 幅 |
質量(kg) | ｻｲｽﾞ | 備 考 |
 |
86° | R0.2 | A23021 | 450kN/m | 8mm | 12.3 | L | |
| A23521 | 7.5 | M | ||||||
| A23722 | 2.9 | SS | ||||||
| A23821 | 5.5 | 分割 | ||||||
| S23621 | 11.8 | B分割 | ||||||
| A23921 | 150kN/m | 2.2 | 両耳 | |||||
| R0.6 | A23061 | 450kN/m | 12.3 | L | ||||
| A23561 | 7.5 | M | ||||||
| A23762 | 2.9 | SS | ||||||
| A23861 | 5.5 | 分割 | ||||||
| S23661 | 11.8 | B分割 | ||||||
| A23961 | 150kN/m | 2.2 | 両耳 | |||||
| R3.0 | R23031 | 450kN/m | 12.3 | L | ||||
| R23531 | 7.5 | M | ||||||
| R23732 | 2.9 | SS | ||||||
| R23831 | 5.5 | 分割 | ||||||
| RS3631 | 11.8 | B分割 | ||||||
| R23931 | 150kN/m | 2.2 | 両耳 | |||||
| 88° | R0.2 | B23021 | 450kN/m | 8mm | 12.3 | L | ||
| B23521 | 7.5 | M | ||||||
| B23722 | 2.9 | SS | ||||||
| B23821 | 5.5 | 分割 | ||||||
| S2362B | 11.8 | B分割 | ||||||
| B23921 | 150kN/m | 2.2 | 両耳 | |||||
| R0.6 | B23061 | 450kN/m | 12.3 | L | ||||
| B23561 | 7.5 | M | ||||||
| B23762 | 2.9 | SS | ||||||
| B23861 | 5.5 | 分割 | ||||||
| S2366B | 11.8 | B分割 | ||||||
| B23961 | 150kN/m | 2.2 | 両耳 | |||||
| R3.0 | R2303B | 450kN/m | 12.3 | L | ||||
| R2353B | 7.5 | M | ||||||
| R2373B | 2.9 | SS | ||||||
| R2383B | 5.5 | 分割 | ||||||
| RS363B | 11.8 | B分割 | ||||||
| R2393B | 150kN/m | 2.2 | 両耳 | |||||
| 90° | R0.2 | A25021 | 450kN/m | 8mm | 12.3 | L | ||
| A25521 | 7.5 | M | ||||||
| A25722 | 2.9 | SS | ||||||
| A25821 | 5.5 | 分割 | ||||||
| A25921 | 150kN/m | 2.2 | 両耳 | |||||

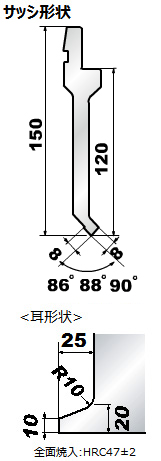

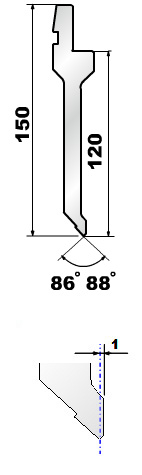

サッシ形状_Tタイプ 逃げ形状 全面焼入:HRC47±2 ※Tタイプはバーリング№2と 同形状 |
86° | R0.2 | T23021 | 450kN/m | - | 12.2 | L | |
| T23521 | 7.4 | M | ||||||
| T23722 | 2.9 | SS | ||||||
| T23821 | 5.4 | 分割 | ||||||
| TS3621 | 11.7 | B分割 | ||||||
| T23921 | 150kN/m | 2.2 | 両耳 | |||||
| R0.6 | T23061 | 450kN/m | 12.2 | L | ||||
| T23561 | 7.4 | M | ||||||
| T23762 | 2.9 | SS | ||||||
| T23861 | 5.4 | 分割 | ||||||
| TS3661 | 11.7 | B分割 | ||||||
| T23961 | 150kN/m | 2.2 | 両耳 | |||||
| 88° | R0.2 | T2302B | 450kN/m | - | 12.2 | L | ||
| T2352B | 7.4 | M | ||||||
| T2372B | 2.9 | SS | ||||||
| T2382B | 5.4 | 分割 | ||||||
| TS362B | 11.7 | B分割 | ||||||
| T2392B | 150kN/m | 2.2 | 両耳 | |||||
| R0.6 | T2306B | 450kN/m | 12.2 | L | ||||
| T2356B | 7.4 | M | ||||||
| T2376B | 2.9 | SS | ||||||
| T2386B | 5.4 | 分割 | ||||||
| TS366B | 11.7 | B分割 | ||||||
| T2396B | 150kN/m | 2.2 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。 - ※Tタイプはバーリング№2と同形状となります。
| 金型番号 金型断面形状 |
先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

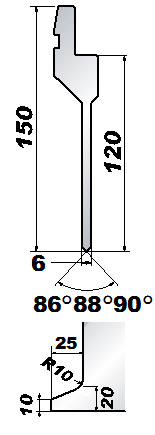

直剣 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A19021 | 450kN/m | - | 9.9 | L | |
| A19521 | 6.0 | M | ||||||
| A19722 | 2.4 | SS | ||||||
| A19821 | 4.4 | 分割 | ||||||
| S19621 | 9.4 | B分割 | ||||||
| A19921 | 120kN/m | 1.8 | 両耳 | |||||
| R0.6 | A19061 | 450kN/m | 9.9 | L | ||||
| A19561 | 6.0 | M | ||||||
| A19762 | 2.4 | SS | ||||||
| A19861 | 4.4 | 分割 | ||||||
| S19661 | 9.4 | B分割 | ||||||
| A19961 | 120kN/m | 1.8 | 両耳 | |||||
| R3.0 | R19031 | 450kN/m | 9.9 | L | ||||
| R19531 | 6.0 | M | ||||||
| R19732 | 2.4 | SS | ||||||
| R19831 | 4.4 | 分割 | ||||||
| RS9631 | 9.4 | B分割 | ||||||
| R19931 | 120kN/m | 1.8 | 両耳 | |||||
| 88° | R0.2 | B19021 | 450kN/m | - | 9.9 | L | ||
| B19521 | 6.0 | M | ||||||
| B19722 | 2.4 | SS | ||||||
| B19821 | 4.4 | 分割 | ||||||
| S1962B | 9.4 | B分割 | ||||||
| B19921 | 120kN/m | 1.8 | 両耳 | |||||
| R0.6 | B19061 | 450kN/m | 9.9 | L | ||||
| B19561 | 6.0 | M | ||||||
| B19762 | 2.4 | SS | ||||||
| B19861 | 4.4 | 分割 | ||||||
| S1966B | 9.4 | B分割 | ||||||
| B19961 | 120kN/m | 1.8 | 両耳 | |||||
| R3.0 | R1903B | 450kN/m | 9.9 | L | ||||
| R1953B | 6.0 | M | ||||||
| R1973B | 2.4 | SS | ||||||
| R1983B | 4.4 | 分割 | ||||||
| RS963B | 9.4 | B分割 | ||||||
| R1993B | 120kN/m | 1.8 | 両耳 | |||||
| 90° | R0.2 | A18021 | 450kN/m | - | 9.9 | L | ||
| A18521 | 6.0 | M | ||||||
| A18722 | 2.4 | SS | ||||||
| A18821 | 4.4 | 分割 | ||||||
| A18921 | 120kN/m | 1.8 | 両耳 | |||||

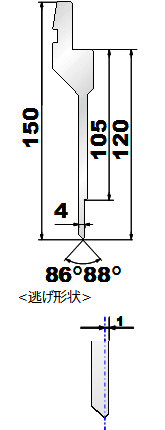

直剣_Tタイプ ※Tタイプはバーリング№2と 同形状 全面焼入:HRC47±2 |
86° | R0.2 | T12021 | 400kN/m | - | 9.7 | L | |
| T12521 | 5.9 | M | ||||||
| T12722 | 2.3 | SS | ||||||
| T12821 | 4.3 | 分割 | ||||||
| T1S621 | 9.3 | B分割 | ||||||
| T12921 | 120kN/m | 1.8 | 両耳 | |||||
| R0.6 | T12061 | 400kN/m | 9.7 | L | ||||
| T12561 | 5.9 | M | ||||||
| T12762 | 2.3 | SS | ||||||
| T12861 | 4.3 | 分割 | ||||||
| T1S661 | 9.3 | B分割 | ||||||
| T12961 | 120kN/m | 1.8 | 両耳 | |||||
| 88° | R0.2 | T1202B | 400kN/m | - | 9.7 | L | ||
| T1252B | 5.9 | M | ||||||
| T1272B | 2.3 | SS | ||||||
| T1282B | 4.3 | 分割 | ||||||
| T1S62B | 9.3 | B分割 | ||||||
| T1292B | 120kN/m | 1.8 | 両耳 | |||||
| R0.6 | T1206B | 400kN/m | 9.7 | L | ||||
| T1256B | 5.9 | M | ||||||
| T1276B | 2.3 | SS | ||||||
| T1286B | 4.3 | 分割 | ||||||
| T1S66B | 9.3 | B分割 | ||||||
| T1296B | 120kN/m | 1.8 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
| 金型番号 名称・仕様 |
金型断面形状 ※ A.L.P.とは |
先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

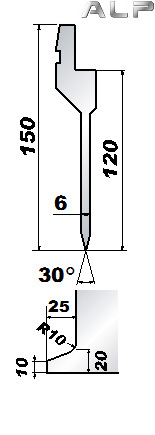

| AFH120 鋭角直剣形状 先端角度 30ﾟ 表面硬度:HRC60±2 |
 |
30° | R0.2 | A13021 | 450kN/m | ---- | 9.7 | L | |
| A13521 | 5.9 | M | |||||||
| A13722 | 2.3 | SS | |||||||
| A13821 | 4.3 | 分割 | |||||||
| S13621 | 9.3 | B分割 | |||||||
| A13921 | 120kN/m | 1.8 | 両耳 | ||||||
| R0.6 | A13061 | 450kN/m | 9.7 | L | |||||
| A13561 | 5.9 | M | |||||||
| A13762 | 2.3 | SS | |||||||
| A13861 | 4.3 | 分割 | |||||||
| S13661 | 9.3 | B分割 | |||||||
| A13961 | 120kN/m | 1.8 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。 - 上記金型の修正研磨について
修正研磨は可能ですが、再研磨すると表面処理を施した高硬度層がなくなり、再び処理するために、新品購入と同程度の金額になります。修正研磨しないことを原則として、その分、ロングライフになっています。
| 名称・金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

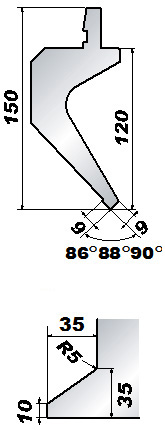

グースネック 逃げ形状 全面焼入:HRC47±2 |
86° | R0.2 | A47021 | 500kN/m | 9mm | 25.0 | L | |
| A47521 | 15.3 | M | ||||||
| A47722 | 6.0 | SS | ||||||
| A47821 | 11.1 | 分割 | ||||||
| S47621 | 24.0 | B分割 | ||||||
| A47921 | 450kN/m | 4.0 | 両耳 | |||||
| R0.6 | A47061 | 500kN/m | 25.0 | L | ||||
| A47561 | 15.3 | M | ||||||
| A47762 | 6.0 | SS | ||||||
| A47861 | 11.1 | 分割 | ||||||
| S47661 | 24.0 | B分割 | ||||||
| A47961 | 450kN/m | 4.0 | 両耳 | |||||
| R1.5 | R47081 | 500kN/m | 25.0 | L | ||||
| R47581 | 15.3 | M | ||||||
| R47782 | 6.0 | SS | ||||||
| R47881 | 11.1 | 分割 | ||||||
| RS7681 | 24.0 | B分割 | ||||||
| R47981 | 450kN/m | 4.0 | 両耳 | |||||
| R2.3 | R47091 | 500kN/m | 25.0 | L | ||||
| R47591 | 15.3 | M | ||||||
| R47792 | 6.0 | SS | ||||||
| R47891 | 11.1 | 分割 | ||||||
| RS7691 | 24.0 | B分割 | ||||||
| R47991 | 450kN/m | 4.0 | 両耳 | |||||
| R3.0 | A47031 | 500kN/m | 25.0 | L | ||||
| A47531 | 15.3 | M | ||||||
| A47732 | 6.0 | SS | ||||||
| A47831 | 11.1 | 分割 | ||||||
| S47631 | 24.0 | B分割 | ||||||
| A47931 | 450kN/m | 4.0 | 両耳 | |||||
| 88° | R0.2 | B47021 | 500kN/m | 9mm | 25.0 | L | ||
| B47521 | 15.3 | M | ||||||
| B47722 | 6.0 | SS | ||||||
| B47821 | 11.1 | 分割 | ||||||
| S4762B | 24.0 | B分割 | ||||||
| B47921 | 450kN/m | 4.0 | 両耳 | |||||
| R0.6 | B47061 | 500kN/m | 25.0 | L | ||||
| B47561 | 15.3 | M | ||||||
| B47762 | 6.0 | SS | ||||||
| B47861 | 11.1 | 分割 | ||||||
| S4766B | 24.0 | B分割 | ||||||
| B47961 | 450kN/m | 4.0 | 両耳 | |||||
| 88° | R3.0 | R4703B | 500kN/m | 9mm | 25.0 | L | ||
| R4753B | 15.3 | M | ||||||
| R4773B | 6.0 | SS | ||||||
| R4783B | 11.1 | 分割 | ||||||
| RS763B | 24.0 | B分割 | ||||||
| R4793B | 450kN/m | 4.0 | 両耳 | |||||
| 90° | R0.2 | A48021 | 500kN/m | 9mm | 25.0 | L | ||
| A48521 | 15.3 | M | ||||||
| A48722 | 6.0 | SS | ||||||
| A48821 | 11.1 | 分割 | ||||||
| A48921 | 450kN/m | 4.0 | 両耳 | |||||

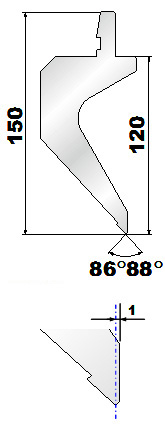

グースネックTタイプ 逃げ形状 全面焼入:HRC47±2 ※Tタイプはバーリング№2と 同形状 |
86° | R0.2 | T47021 | 500kN/m | - | 24.7 | L | |
| T47521 | 15.1 | M | ||||||
| T47722 | 5.9 | SS | ||||||
| T47821 | 11.0 | 分割 | ||||||
| TS7621 | 23.7 | B分割 | ||||||
| T47921 | 450kN/m | 4.0 | 両耳 | |||||
| R0.6 | T47061 | 500kN/m | 24.7 | L | ||||
| T47561 | 15.1 | M | ||||||
| T47761 | 5.9 | SS | ||||||
| T47861 | 11.0 | 分割 | ||||||
| TS7661 | 23.7 | B分割 | ||||||
| T47961 | 450kN/m | 4.0 | 両耳 | |||||
| 88° | R0.2 | T4702B | 500kN/m | - | 24.7 | L | ||
| T4752B | 15.1 | M | ||||||
| T4772B | 5.9 | SS | ||||||
| T4782B | 11.0 | 分割 | ||||||
| TS762B | 23.7 | B分割 | ||||||
| T4792B | 450kN/m | 4.0 | 両耳 | |||||
| R0.6 | T4706B | 500kN/m | 24.7 | L | ||||
| T4756B | 15.1 | M | ||||||
| T4776B | 5.9 | SS | ||||||
| T4786B | 11.0 | 分割 | ||||||
| TS766B | 23.7 | B分割 | ||||||
| T4796B | 450kN/m | 4.0 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。 - 88°のみSK10設定あり
| 金型番号 名称・仕様 |
金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

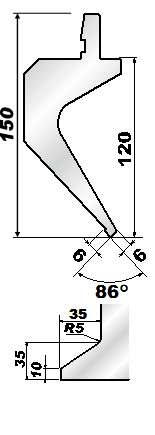

| AFH120 グースネック形状 薄刃6mm 先端角度 86ﾟ（SK11) 全面焼入:HRC47±2 |
 |
86° | R0.2 | A46021 | 350kN/m | 6mm | 23.3 | L | |
| A46521 | 14.3 | M | |||||||
| A46722 | 5.6 | SS | |||||||
| A46821 | 10.3 | 分割 | |||||||
| S46621 | 22.4 | B分割 | |||||||
| A46921 | 350kN/m | 3.7 | 両耳 | ||||||
| R0.6 | A46061 | 350kN/m | 23.3 | L | |||||
| A46561 | 14.3 | M | |||||||
| A46762 | 5.6 | SS | |||||||
| A46861 | 10.3 | 分割 | |||||||
| S46661 | 22.4 | B分割 | |||||||
| A46961 | 350kN/m | 3.7 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。

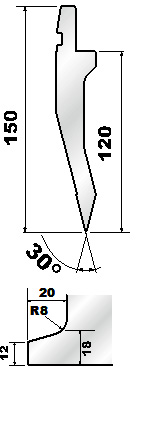

| 金型番号 名称・仕様 |
金型断面形状 | 先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |
| AFH120 ヘミング形状 先端角度 30ﾟ 全面焼入:HRC47±2 |
 |
30° | R0.6 | A30061 | 1000kN/m | ---- | 14.7 | L | |
| A30561 | 9.0 | M | |||||||
| A30762 | 3.5 | SS | |||||||
| A30861 | 6.5 | 分割 | |||||||
| S30661 | 14.1 | B分割 | |||||||
| A30961 | 300kN/m | 2.8 | 両耳 |
注意事項
- AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
| 金型番号 金型断面形状 |
先端 角度 |
先端R | ｶﾀﾛｸﾞ番号 | 金型耐圧 | 先端幅 | 質量 (kg) |
ｻｲｽﾞ | 備 考 |

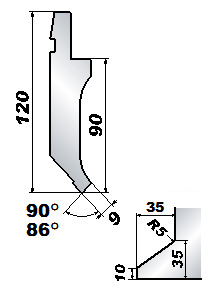

標準形状 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A94521 | 1000kN/m | 9mm | 8.1 | M | |
| A94722 | 3.2 | SS | ||||||
| A94821 | 5.9 | 分割 | ||||||
| A94921 | 450kN/m | 2.2 | 両耳 | |||||
| R0.6 | A94561 | 1000kN/m | 8.1 | M | ||||
| A94762 | 3.2 | SS | ||||||
| A94861 | 5.9 | 分割 | ||||||
| A94961 | 450kN/m | 2.2 | 両耳 | |||||
| 90° | R0.2 | A96521 | 1000kN/m | 9mm | 8.1 | M | ||
| A96722 | 3.2 | SS | ||||||
| A96821 | 5.9 | 分割 | ||||||
| A96921 | 450kN/m | 2.2 | 両耳 | |||||

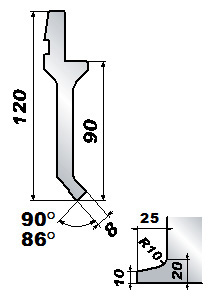

サッシ形状 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A92521 | 300kN/m | 8mm | 5.5 | M | |
| A92722 | 2.1 | SS | ||||||
| A92821 | 4.0 | 分割 | ||||||
| A92921 | 150kN/m | 1.7 | 両耳 | |||||
| R0.6 | A92561 | 300kN/m | 5.5 | M | ||||
| A92762 | 2.1 | SS | ||||||
| A92861 | 4.0 | 分割 | ||||||
| A92961 | 150kN/m | 1.7 | 両耳 | |||||
| 90° | R0.2 | A91521 | 300kN/m | 8mm | 5.5 | M | ||
| A91722 | 2.1 | SS | ||||||
| A91821 | 4.0 | 分割 | ||||||
| A91921 | 150kN/m | 1.7 | 両耳 | |||||

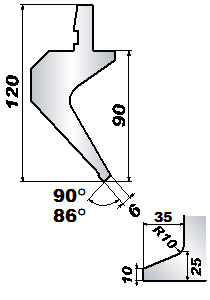

グースネック 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A93521 | 550kN/m | 6mm | 10.0 | M | |
| A93722 | 3.9 | SS | ||||||
| A93821 | 7.3 | 分割 | ||||||
| A93921 | 300kN/m | 2.8 | 両耳 | |||||
| R0.6 | A93561 | 550kN/m | 10.0 | M | ||||
| A93762 | 3.9 | SS | ||||||
| A93861 | 7.3 | 分割 | ||||||
| A93961 | 300kN/m | 2.8 | 両耳 | |||||
| 90° | R0.2 | A95521 | 550kN/m | 6mm | 10.0 | M | ||
| A95722 | 3.9 | SS | ||||||
| A95821 | 7.3 | 分割 | ||||||
| A95921 | 300kN/m | 2.8 | 両耳 | |||||

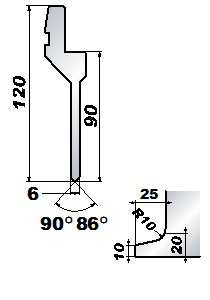

直剣 耳形状 全面焼入:HRC47±2 |
86° | R0.2 | A99521 | 500kN/m | - | 4.6 | M | |
| A99722 | 1.8 | SS | ||||||
| A99821 | 3.3 | 分割 | ||||||
| A99921 | 120kN/m | 1.4 | 両耳 | |||||
| R0.6 | A99561 | 500kN/m | 4.6 | M | ||||
| A99762 | 1.8 | SS | ||||||
| A99861 | 3.3 | 分割 | ||||||
| A99961 | 120kN/m | 1.4 | 両耳 | |||||
| 90° | R0.2 | A98521 | 500kN/m | - | 4.6 | M | ||
| A98722 | 1.8 | SS | ||||||
| A98821 | 3.3 | 分割 | ||||||
| A98921 | 120kN/m | 1.4 | 両耳 | |||||

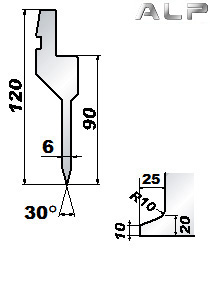

鋭角直剣 耳形状 全面焼入:HRC47±2 |
30° | R0.2 | A90521 | 500kN/m | - | 4.5 | M | |
| A90722 | 1.8 | SS | ||||||
| A90821 | 3.3 | 分割 | ||||||
| A90921 | 120kN/m | 1.3 | 両耳 | |||||
| R0.6 | A90561 | 500kN/m | 4.5 | M | ||||
| A90762 | 1.8 | SS | ||||||
| A90861 | 3.3 | 分割 | ||||||
| A90961 | 120kN/m | 1.3 | 両耳 |
