AFH金型

HG/EG/HDS/HD 推奨金型

ハイスペックマシンによる高精度な曲げを実現

ダイ 30°
ダイ 1
ダイ 2
推奨ダイホルダー

※分割寸法(10,10,15,20,25,40,50,100,100 計370mm）
※B分割寸法(10,15,20,40,50,100,200,365 計800mm) ※L:835mm M:510mm SS:200mm ※カタログ番号緑の部分は特型よりも短納期です。

金型断面形状 ※ A.L.D.とは	V角度	V幅	W幅	ｶﾀﾛｸﾞ番号	金型耐圧	高さ H	質量 (kg)	ｻｲｽﾞ	備　考
V=4 表面硬度:HRC55	30°	4	14	A84031	160kN/m	60	5.3	L
				A84531			3.2	M
				A84732			1.3	SS
				A84831			2.3	分割
				S84631			5.0	B分割
V=4_Rタイプ表面硬度:HRC55				R84031			5.3	L
				R84531			3.2	M
				R84732			1.3	SS
				R84831			2.3	分割
				R8S631			5.0	B分割
V=6 表面硬度:HRC55	30°	6	17	A70031	180kN/m	60	6.1	L
				A70531			3.7	M
				A70732			1.5	SS
				A70831			2.7	分割
				S70631			5.8	B分割
V=6 Rタイプ表面硬度:HRC55				R70031			6.1	L
				R70531			3.7	M
				R70732			1.5	SS
				R70831			2.7	分割
				R7063S			5.8	B分割
V=8 表面硬度:HRC55	30°	8	20	A71031	200kN/m	60	6.8	L
				A71531			4.1	M
				A71732			1.6	SS
				A71831			3.0	分割
				S71631			6.4	B分割
V=8_Rタイプ表面硬度:HRC55				R71031			6.8	L
				R71531			4.1	M
				R71732			1.6	SS
				R71831			3.0	分割
				RS1631			6.4	B分割
V=10 表面硬度:HRC55	30°	10	25	A72031	260kN/m	60	8.0	L
				A72531			4.9	M
				A72732			1.9	SS
				A72831			3.6	分割
				S72631			7.7	B分割
V=10_Rタイプ表面硬度:HRC55				R72031			8.0	L
				R72531			4.9	M
				R72732			1.9	SS
				R72831			3.6	分割
				RS2631			7.7	B分割
V=12 表面硬度:HRC55	30°	12	30	A74031	300kN/m	60	9.1	L
				A74531			5.6	M
				A74732			2.2	SS
				A74831			4.0	分割
				S74631			8.8	B分割
V=12_Rタイプ表面硬度:HRC55				R74031			9.1	L
				R74531			5.6	M
				R74732			2.2	SS
				R74831			4.0	分割
				R7S631			8.8	B分割

注意事項

金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。

TOPに戻る

※分割寸法(10,10,15,20,25,40,50,100,100 計370mm）
※B分割寸法(10,15,20,40,50,100,200,365 計800mm) ※L:835mm M:510mm SS:200mm ※カタログ番号緑の部分はオーダー品です。

金型断面形状 ※ A.L.D.とは	V角度	V幅	W幅	ｶﾀﾛｸﾞ番号	金型耐圧	高さ H	質量 (kg)	ｻｲｽﾞ	備　考

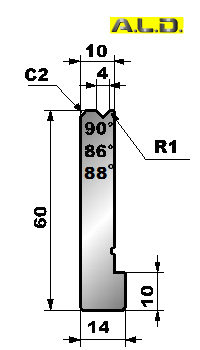

V=4 表面硬度:HRC55	86°	4	10	A84061	750kN/m	60	4.1	L
				A84561			2.5	M
				A84762			1.0	SS
				A84861			1.8	分割
				S84661			3.9	B分割
	88°			A84081			4.1	L
				A84581			2.5	M
				A84782			1.0	SS
				A84881			1.8	分割
				S84681			3.9	B分割
	90°			A84091			4.1	L
				A84591			2.5	M
				A84792			1.0	SS
				A84891			1.8	分割

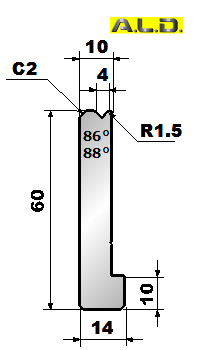

V=4 Rタイプ表面硬度:HRC55	86°			R84061			4.1	L
				R84561			2.5	M
				R84762			1.0	SS
				R84861			1.8	分割
				RS4661			3.9	B分割
	88°			R84081			4.1	L
				R84581			2.5	M
				R84782			1.0	SS
				R84881			1.8	分割
				R8S681			3.9	B分割

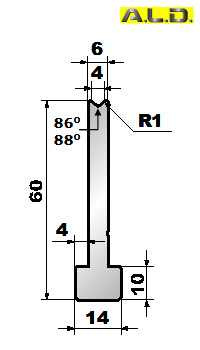

V=4_Tタイプ表面硬度:HRC55	86°		6	T84061			2.8	L
				T84561			1.7	M
				T84762			0.7	SS
				T84861			1.2	分割
				T8S661			2.7	B分割
	88°			T84081			2.8	L
				T84581			1.7	M
				T84782			0.7	SS
				T84881			1.2	分割
				TS4681			2.7	B分割

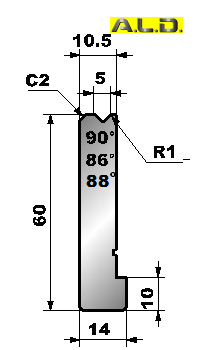

V=5 表面硬度:HRC55	86°	5	10.5	A85061	750kN/m	60	4.3	L
				A85561			2.6	M
				A85762			1.0	SS
				A85861			1.9	分割
				S85661			4.1	B分割
	88°			A85081			4.3	L
				A85581			2.6	M
				A85782			1.0	SS
				A85881			1.9	分割
				S85881			4.1	B分割
	90°			A85091			4.3	L
				A85591			2.6	M
				A85792			1.0	SS
				A85891			1.9	分割

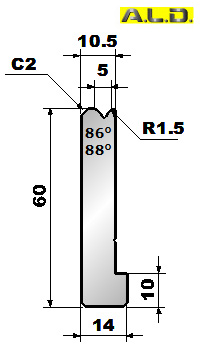

V=5_Rタイプ表面硬度:HRC55	86°			R85061			4.3	L
				R85561			2.6	M
				R85762			1.0	SS
				R85861			1.9	分割
				RS5661			4.1	B分割
	88°			R85081			4.3	L
				R85581			2.6	M
				R85782			1.0	SS
				R85881			1.9	分割
				RS5681			4.1	B分割

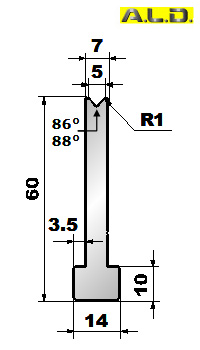

V=5_Tタイプ表面硬度:HRC55	86°		7	T85061			3.1	L
				T85561			1.9	M
				T85762			0.8	SS
				T85861			1.4	分割
				TS5661			3.0	B分割
	88°			T85081			3.1	L
				T85581			1.9	M
				T85782			0.8	SS
				T85881			1.4	分割
				TS5681			3.0	B分割

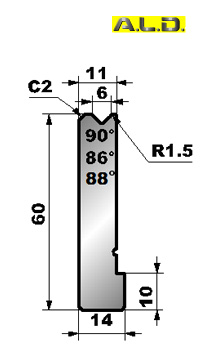

V=6 表面硬度:HRC55	86°	6	11	A70061	800kN/m	60	4.4	L
				A70561			2.7	M
				A70762			1.1	SS
				A70861			1.9	分割
				S70661			4.2	B分割
	88°			A70081			4.4	L
				A70581			2.7	M
				A70782			1.1	SS
				A70881			1.9	分割
				S70681			4.2	B分割
	90°			A70091			4.4	L
				A70591			2.7	M
				A70792			1.1	SS
				A70891			1.9	分割

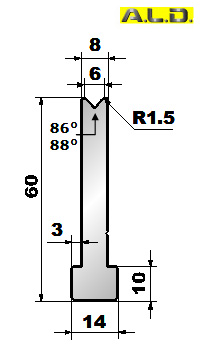

V=6_Tタイプ表面硬度:HRC55	86°		8	T70061			3.4	L
				T70561			2.1	M
				T70762			0.8	SS
				T70861			1.5	分割
				TS0661			3.3	B分割
	88°			T70081			3.4	L
				T70581			2.1	M
				T70782			0.8	SS
				T70881			1.5	分割
				TS0681			3.3	B分割

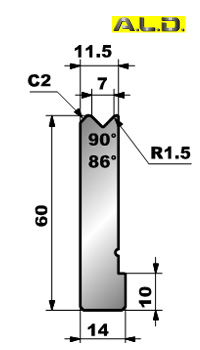

V=7 表面硬度:HRC55	86°	7	11.5	A86061	850kN/m	60	4.6	L
				A86561			2.8	M
				A86762			1.1	SS
				A86861			2.0	分割
	90°			A86091			4.6	L
				A86591			2.8	M
				A86792			1.1	SS
				A86891			2.0	分割

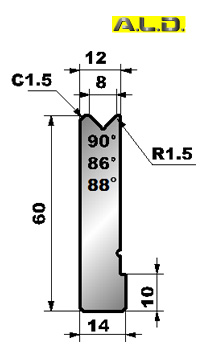

V=8 表面硬度:HRC55	86°	8	12	A71061	900kN/m	60	4.7	L
				A71561			2.9	M
				A71762			1.1	SS
				A71861			2.1	分割
				S71661			4.6	B分割
	88°			A71081			4.7	L
				A71581			2.9	M
				A71782			1.1	SS
				A71881			2.1	分割
				S71681			4.6	B分割
	90°			A71091			4.7	L
				A71591			2.9	M
				A71792			1.1	SS
				A71891			2.1	分割

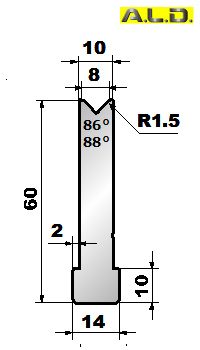

V=8_Tタイプ表面硬度:HRC55	86°		10	T71061			4.1	L
				T71561			2.5	M
				T71762			1.0	SS
				T71861			1.8	分割
				TS1661			3.9	B分割
	88°			T71081			4.1	L
				T71581			2.5	M
				T71782			1.0	SS
				T71881			1.8	分割
				TS1681			3.9	B分割

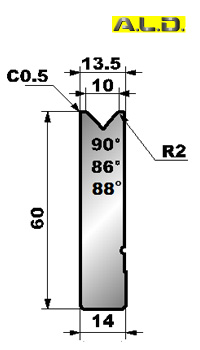

V=10 表面硬度:HRC55	86°	10	13.5	A72061	1000kN/m	60	5.1	L
				A72561			3.1	M
				A72762			1.2	SS
				A72861			2.3	分割
				S72661			4.9	B分割
	88°			A72081			5.1	L
				A72581			3.1	M
				A72782			1.2	SS
				A72881			2.3	分割
				S72681			4.9	B分割
	90°			A72091			5.1	L
				A72591			3.1	M
				A72792			1.2	SS
				A72891			2.3	分割

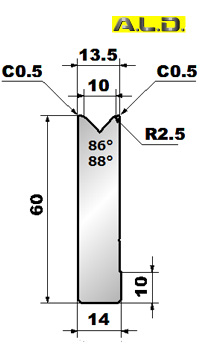

V=10_Rタイプ表面硬度:HRC55	86°			R72061			5.1	L
				R72561			3.1	M
				R72762			1.2	SS
				R72861			2.3	分割
				R7S661			4.9	B分割
	88°			R72081			5.1	L
				R72581			3.1	M
				R72782			1.2	SS
				R72881			2.3	分割
				R7S681			4.9	B分割

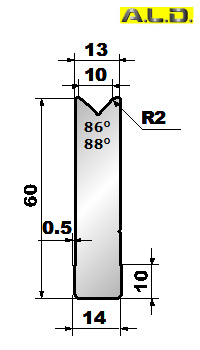

V=10_Tタイプ表面硬度:HRC55	86°		13	T72061			4.9	L
				T72561			3.0	M
				T72762			1.2	SS
				T72861			2.2	分割
				T7S661			4.7	B分割
	88°			T72081			4.9	L
				T72581			3.0	M
				T72782			1.2	SS
				T72881			2.2	分割
				T7S681			4.7	B分割

注意事項

AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
A.L.D.金型でSPH材を曲げると金型表面に酸化スケールが溶着し易くなりますので、定期的に清掃を行ってください。なお、SPH材の厚板を曲げる場合は、AX金型（ステンレス・厚板専用ダイ）をご利用ください。
上記金型の修正研磨について
修正研磨は可能ですが、再研磨すると表面処理を施した高硬度層がなくなり、再び処理するために、新品購入と同程度の金額になります。修正研磨しないことを原則として、その分、ロングライフになっています。

TOPに戻る

※分割寸法(10,10,15,20,25,40,50,100,100 計370mm）
※B分割寸法(10,15,20,40,50,100,200,365 計800mm) ※L:835mm M:510mm SS:200mm ※カタログ番号緑の部分はオーダー品です。

金型断面形状 ※ A.L.D.とは	V角度	V幅	W幅	ｶﾀﾛｸﾞ番号	金型耐圧	高さ H	質量 (kg)	ｻｲｽﾞ	備　考

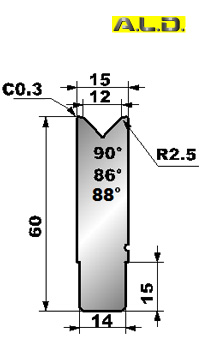

V=12 表面硬度:HRC55	86°	12	15	A74061	1000kN/m	60	5.5	L
				A74561			3.4	M
				A74762			1.3	SS
				A74861			2.4	分割
				S74661			5.3	B分割
	88°			A74081			5.5	L
				A74581			3.4	M
				A74782			1.3	SS
				A74881			2.4	分割
				S74681			5.3	B分割
	90°			A74091			5.5	L
				A74591			3.4	M
				A74792			1.3	SS
				A74891			2.4	分割

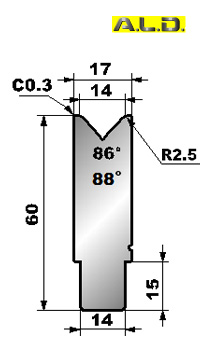

V=14 表面硬度:HRC55	86°	14	17	A76061	1000kN/m	60	6.0	L
				A76561			3.7	M
				A76762			1.4	SS
				A76861			2.7	分割
				S76661			5.8	B分割
	88°			A76081			6.0	L
				A76581			3.7	M
				A76782			1.4	SS
				A76881			2.7	分割
				S76681			5.8	B分割

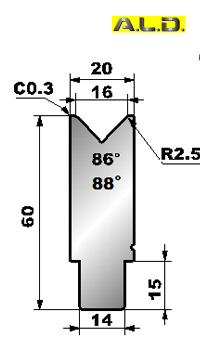

V=16 表面硬度:HRC55	86°	16	20	A77061	1000kN/m	60	6.8	L
				A77561			4.1	M
				A77762			1.6	SS
				A77861			3.0	分割
				S77661			6.4	B分割
	88°			A77081			6.8	L
				A77581			4.1	M
				A77782			1.6	SS
				A77881			3.0	分割
				S77681			6.4	B分割

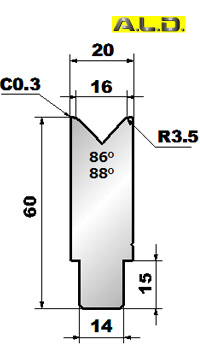

V=16_Rタイプ表面硬度:HRC55	86°			R77061			6.8	L
				R77561			4.1	M
				R77762			1.6	SS
				R77861			3.0	分割
				RS7661			6.4	B分割
	88°			R77081			6.8	L
				R77581			4.1	M
				R77782			1.6	SS
				R77881			3.0	分割
				R7768S			6.4	B分割

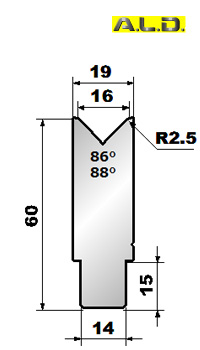

V=16_Tタイプ表面硬度:HRC55	86°		19	T77061			6.5	L
				T77561			4.0	M
				T77762			1.5	SS
				T77861			2.9	分割
				T7766S			6.2	B分割
	88°			T77081			6.5	L
				T77581			4.0	M
				T77782			1.5	SS
				T77881			2.9	分割
				TS7681			6.2	B分割

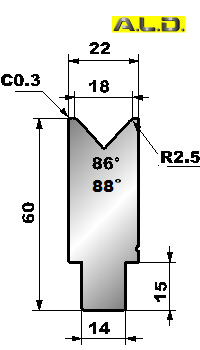

V=18 表面硬度:HRC55	86°	18	22	A78061	1000kN/m	60	7.3	L
				A78561			4.4	M
				A78762			1.7	SS
				A78861			3.2	分割
				S78661			6.9	B分割
	88°			A78081			7.3	L
				A78581			4.4	M
				A78782			1.7	SS
				A78881			3.2	分割
				S78681			6.9	B分割

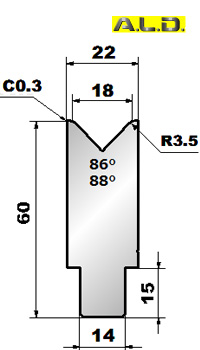

V=18_Rタイプ表面硬度:HRC55	86°			R78061			7.3	L
				R78561			4.4	M
				R78762			1.7	SS
				R78861			3.2	分割
				RS8661			6.9	B分割
	88°			R78081			7.3	L
				R78581			4.4	M
				R78782			1.7	SS
				R78881			3.2	分割
				RS8681			6.9	B分割

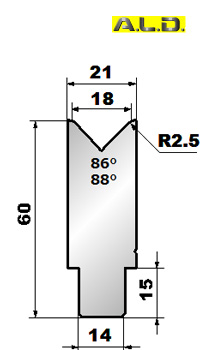

V=18_Tタイプ表面硬度:HRC55	86°		21	T78061			7.0	L
				T78561			4.3	M
				T78762			1.7	SS
				T78861			3.1	分割
				TS8661			6.7	B分割
	88°			T78081			7.0	L
				T78581			4.3	M
				T78782			1.7	SS
				T78881			3.1	分割
				TS8681			6.7	B分割

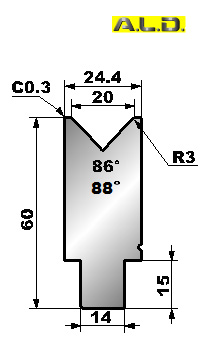

V=20 表面硬度:HRC55	86°	20	24.4	A79061	1000kN/m	60	7.8	L
				A79561			4.8	M
				A79762			1.9	SS
				A79861			3.5	分割
				S79661			7.5	B分割
	88°			A79081			7.8	L
				A79581			4.8	M
				A79782			1.9	SS
				A79881			3.5	分割
				S79681			7.5	B分割
V=20_Rタイプ表面硬度:HRC55	86°			R79061			7.8	L
				R79561			4.8	M
				R79762			1.9	SS
				R79861			3.5	分割
				RS9661			7.5	B分割
	88°			R79081			7.8	L
				R79581			4.8	M
				R79782			1.9	SS
				R79881			3.5	分割
				RS9681			7.5	B分割

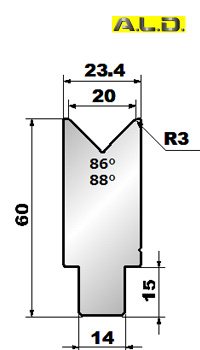

V=20_Tタイプ表面硬度:HRC55	86°		23.4	T79061			7.5	L
				T79561			4.6	M
				T79762			1.8	SS
				T79861			3.3	分割
				TS9661			7.2	B分割
	88°			T79081			7.5	L
				T79581			4.6	M
				T79782			1.8	SS
				T79881			3.3	分割
				TS9681			7.2	B分割

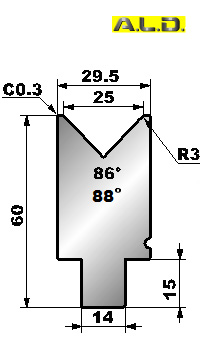

V=25 表面硬度:HRC55	86°	25	29.5	A82061	1000kN/m	60	8.9	L
				A82561			5.5	M
				A82762			2.1	SS
				A82861			3.9	分割
				S82661			8.6	B分割
	88°			A82081			8.9	L
				A82581			5.5	M
				A82782			2.1	SS
				A82881			3.9	分割
				S82681			8.6	B分割

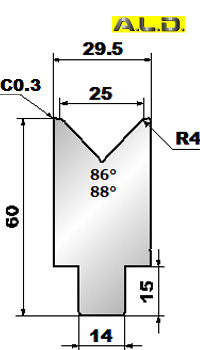

V=25_Rタイプ表面硬度:HRC55	86°			R82061			8.9	L
				R82561			5.5	M
				R82762			2.1	SS
				R82861			3.9	分割
				RS2661			8.6	B分割
	88°			R82081			8.9	L
				R82581			5.5	M
				R82782			2.1	SS
				R82881			3.9	分割
				RS2681			8.6	B分割

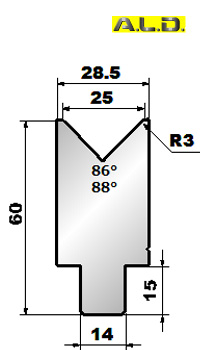

V=25_Tタイプ表面硬度:HRC55	86°		28.5	T82061			8.7	L
				T82561			5.3	M
				T82762			2.1	SS
				T82861			3.8	分割
				T8266S			8.3	B分割
	88°			T82081			8.7	L
				T82581			5.3	M
				T82782			2.1	SS
				T82881			3.8	分割
				TS2681			8.3	B分割

注意事項

AFHダイは、芯出し精度と金型原点精度の向上のため、Ｖ溝底に特殊形状が採用されております。
金型原点を設定する場合は、必ず同じ角度のパンチ・ダイをご使用してください。
異なる角度の金型(３０°鋭角パンチと９０°ダイなど）を使用して金型原点を設定した場合、製品の初回曲げ角度が所定の角度に対して鋭角になることがあります。
上記金型の修正研磨について
修正研磨は可能ですが、再研磨すると表面処理を施した高硬度層がなくなり、再び処理するために、新品購入と同程度の金額になります。修正研磨しないことを原則として、その分、ロングライフになっています。
A.L.D.金型でSPH材を曲げると金型表面に酸化スケールが溶着し易くなりますので、定期的に清掃を行ってください。なお、SPH材の厚板を曲げる場合は、AX金型（ステンレス・厚板専用ダイ）をご利用ください。

TOPに戻る

→ FEAT AFHダイホルダー

▲
