2. 箱作りの合理化

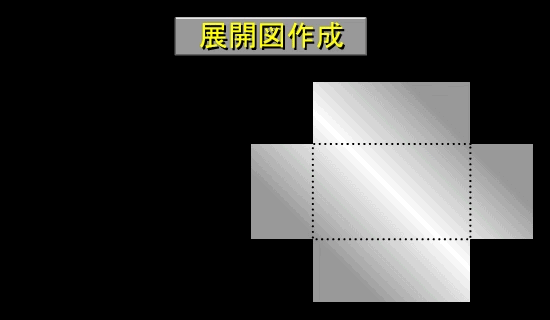

普通の箱作りの場合

■ NCTによる箱作合理化案

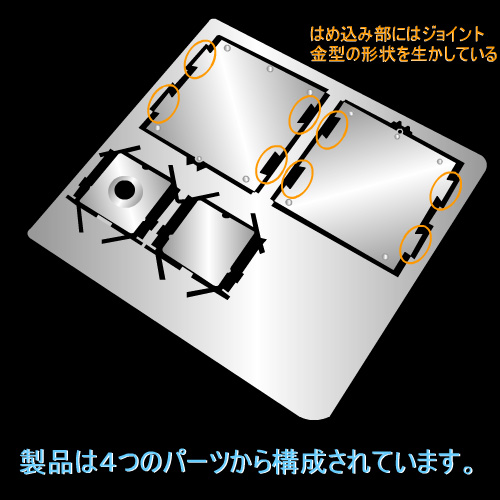

はめ込み工法１

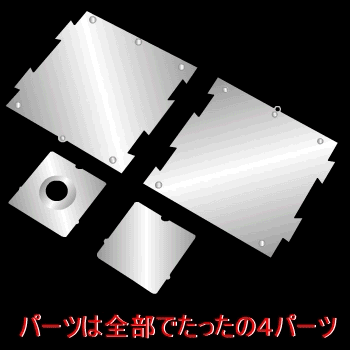

曲げ、溶接レスの組み立て工夫です。 使用機械はＮＣＴのみ、それぞれのパーツははめ込みによって組み立てていきます。 曲げや溶接は一切不要です。また、解体する事も簡単でリサイクルにも最適です。



ワンポイントアドバイス

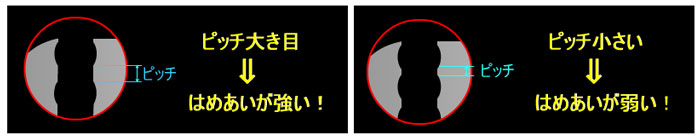

はみ込み部を丸形状でニブリングすることで結合力を高めます。ニブリングピッチを変えることで、はめあい強さも変えることが出来ます。

はめ込み工法2

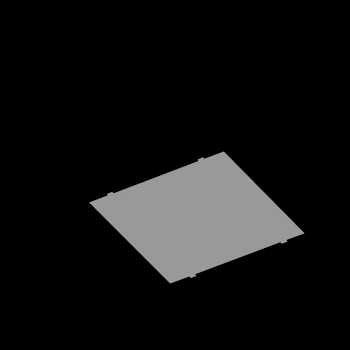

今まで、曲げ加工では難しかったクローズド曲げをくさびはめ込み工法を用いて容易に しています。はめ込み部にはジョイント金型を応用してクサビ形状を造り出しています。 ＮＣＴの高精度さ、ベンダーの曲げ精度が要求されます。
