  1. ベンディング金型 加工情報
  2. 金型の分割サイズ

■ 金型の分割サイズ

■ AFHパンチ

単位:mm
AFHパンチ分割
L=835、M=510、SS=200
分割計370(10×2、15、20、25、40、50、100×2)、両耳計200(右耳100、左耳100)
B分割計800(10、15、20、40、50、100×2、165、300) ※B分割に耳形状は含まれません。

■ AFHダイ

AFHダイ分割
L=835、M=510、SS=200、分割計370(10×2、15、20、25、40、50、100×2)
※中厚板用AX1Vダイの分割寸法計365(20、25、30、40、50、100×2)
B分割計800(10、15、20、40、50、100、200、365)

■ モジュラー金型 パンチ

モジュラー金型 パンチ分割

■ モジュラー金型 ダイ

モジュラーダイ分割

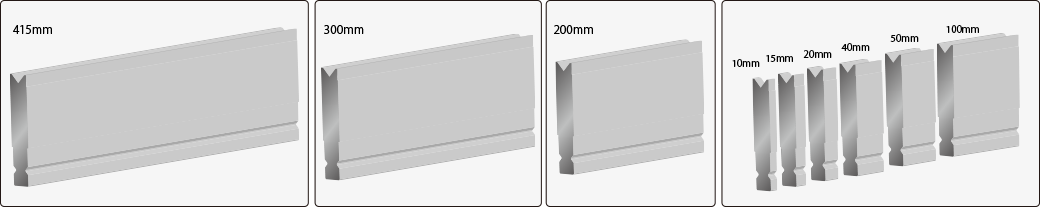

415、300、200 ※D分割寸法:10、15、20、40、50、100 計235
※両耳寸法:100(左)、100(右) 計200

■ 標準金型パンチ

標準金型パンチ分割

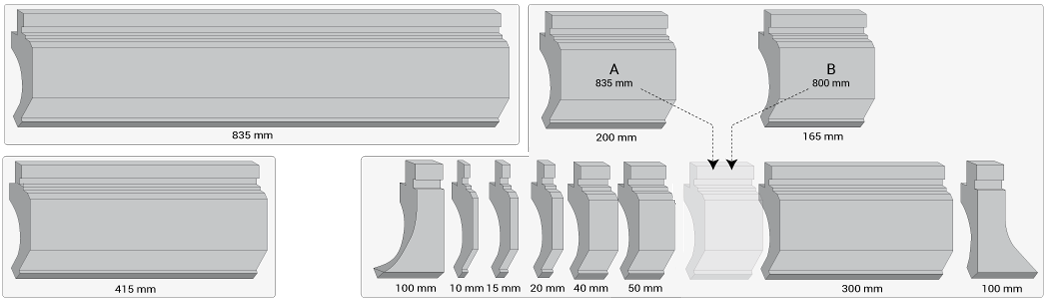

A分割寸法(10,15,20,40,50,200,300, 両耳寸法:100(左)、100(右) 計835)
B分割寸法(10,15,20,40,50,,165,300 , 両耳寸法:100(左)、100(右) 計800)

■ 標準金型ダイ

標準2Vダイ/鋭角2Vダイ/同芯鋭角2Vダイ/同芯2Vダイ (88° 90°)

標準金型ダイ分割
L:835、S:415 分割寸法(10,15,20,40,50,100,200,400 計835)

同芯2Vダイ (86°)

a
M:510 SS:200
分割寸法(10,10,15,20,25,40,50,100,100 計370)
